Novedades de Fusion 360 – Agosto 2021

Usabilidad

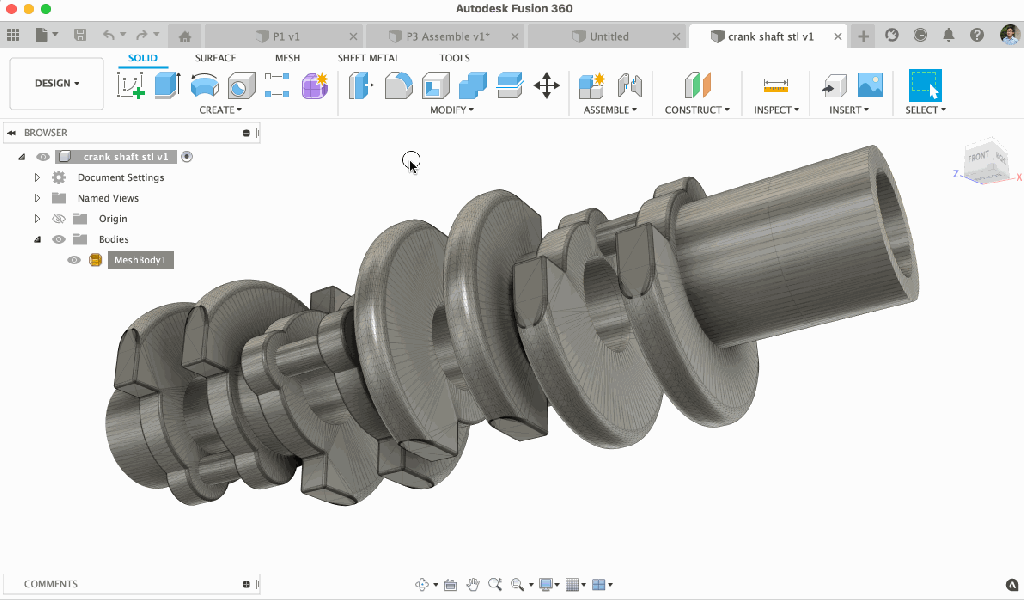

¡Nuevo! Opción de sombreado plano en el clic derecho para cuerpos de malla
Haga clic con el botón derecho en el cuerpo de malla en el navegador> Sombreado plano

A veces querrá ver sus modelos de malla en un estilo visual sombreado “Plano” (en lugar de suave). Esto le permite diferenciar mejor el número de caras de un cuerpo. Ahora, cuando haga clic con el botón derecho en el cuerpo de la malla en su navegador, tendrá la opción de seleccionar “Sombreado plano” para hacer precisamente eso.

¡Mejorado! Modificaciones de visibilidad para bocetos, sólidos y geometría de construcción en diseños distribuidos Navegador> haga clic en el icono de visibilidad junto a los objetos dentro de los componentes externos

Con cada vez más equipos que trabajan con diseños distribuidos, le hemos facilitado anular la visibilidad de los objetos dentro de los componentes externos en el contexto de un ensamblaje. Ahora, además de mostrar u ocultar componentes externos completos, también puede anular la visibilidad de bocetos, sólidos y geometría de construcción en el contexto del ensamblaje directamente desde el diseño activo. También puede anular la visibilidad en el contexto del ensamblaje durante  Editar en el lugar , sin afectar la visibilidad en el diseño externo en sí.

Más información sobre las modificaciones de visibilidad


Dibujar y modelar

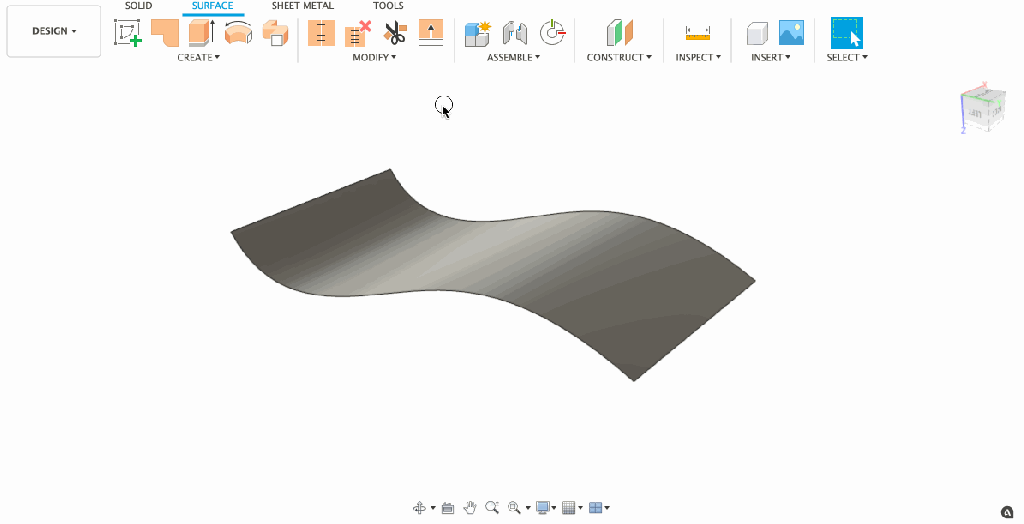

¡Nuevo! Ficha Análisis en el comando Superficie y recubrimiento sólido

Ampliando la lista de comandos de modelado que ahora incluyen una pestaña Análisis, Solid Loft y Surface Loft ahora tienen una pestaña Análisis justo al lado de la pestaña Característica dentro de sus respectivos cuadros de diálogo de comandos. Esto le permite examinar rápidamente sus superficies sin la necesidad de invocar una herramienta de análisis adicional.

Obtenga más información sobre el análisis de superficies en Sólido> Transición.
Obtenga más información sobre el análisis de superficies en Superficie> Transición.

¡Mejorado! Rendimiento de modelado general

Ajustamos nuestro motor de modelado y nos complace informar que hemos mejorado el rendimiento de cómputo general de los comandos de modelado de peso medio a pesado. Por ejemplo, inicialmente se probó la realización de una tarea compleja de modelado de modelos de 50 × 50 para que se computara en unos 15 minutos. Ahora solo toma 3 minutos.

¡Mejorado! Rendimiento del generador de perfiles de croquis

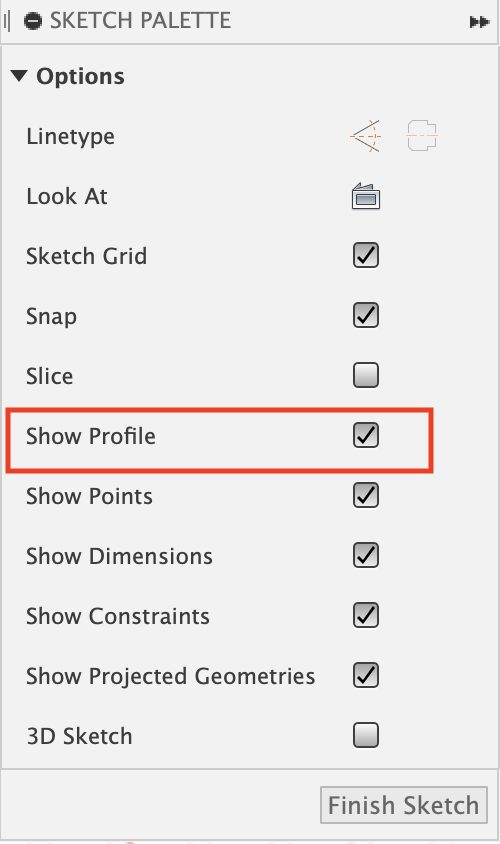

En Sketch Palette, tenemos una opción para ‘Mostrar perfil’ (que se muestra a continuación) que construye / crea el perfil en el boceto. Una vez que se crea el perfil, podemos ver los perfiles creados al pasar el cursor sobre el boceto. Anteriormente, Fusion 360 tardaba mucho en crear los perfiles. Hemos mejorado el motor de bocetos y aumentado la velocidad con la que se construyen los perfiles. Debería estar viendo algunas ganancias de rendimiento significativas ahora.


Electrónica

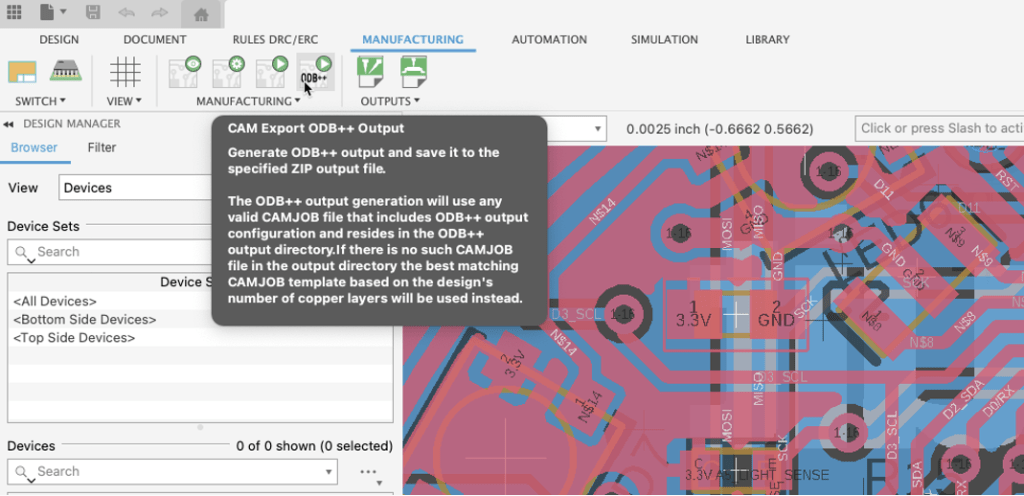

¡Nuevo! Exportación del procesador CAM ODB ++
Archivo > Nuevo diseño electrónico> Nueva PCB

Finalmente completó el diseño de su PCB y es hora de generar sus archivos de fabricación. Tradicionalmente, accedería a la Vista previa de CAM para obtener una vista previa realista de su diseño y luego pasaría al Procesador de CAM. Al acceder al procesador CAM, quedará gratamente sorprendido con la nueva sección ODB ++. ODB ++ es un formato de datos de modelo de producto de PCB orientado a la fabricación, que tiene todos los datos necesarios para la fabricación, el ensamblaje y la prueba en una única estructura de archivo. ODB ++ es el formato de intercambio de datos inteligente más utilizado en la industria de PCB, lo que lo convierte en el estándar de facto para el intercambio de datos de PCB inteligente.

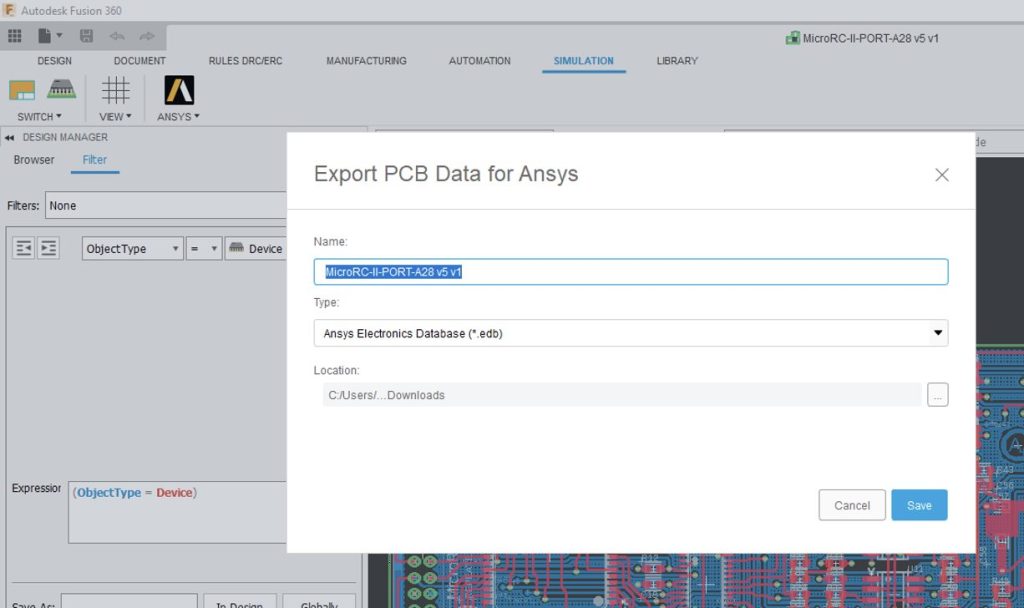

¡Nuevo! Exportar a Ansys
Archivo > Nuevo diseño electrónico> Nueva PCB

La próxima vez que edite su PCB, verá una nueva pestaña de simulación. La barra de herramientas incluye una nueva opción de entrada para exportar archivos ANSYS. Esta opción ahora permite a Fusion 360 exportar el archivo Ansys y le da la opción de iniciar el escritorio Ansys si está instalado.

Al exportar Fusion 360 Electronics Design con Ansys SIwave (y Electronics Desktop) para diseñadores e ingenieros electrónicos, la simulación electromagnética será fácil, potente y accesible, lo que reducirá el tiempo del ciclo de diseño y aumentará las ganancias para los diseñadores de electrónica a medida que reducen la creación de prototipos y la certificación ( FCC / CE) costes.

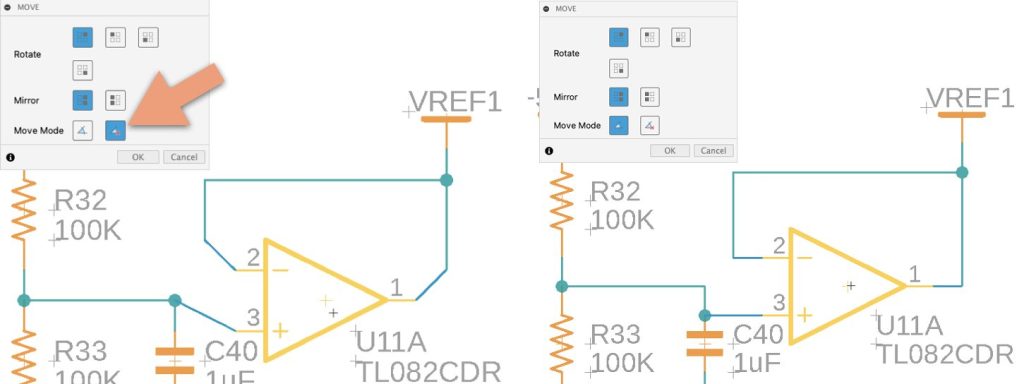

¡Nuevo! Conservar el ángulo es Esquema
Archivo > Nuevo diseño electrónico> Nuevo esquema

Al armar el esquema para su próxima innovación, es muy probable que necesite reposicionar estratégicamente los componentes. Tradicionalmente, mover componentes en el editor de esquemas haría que la conexión se moviera en ángulos indeseables. El editor de esquemas de Fusion 360 ahora ha adoptado la opción de preservar los ángulos como lo hace en el editor de PCB. La próxima vez que mueva ese condensador o inductor, las redes conservarán su dirección. Esto debería ayudarlo con el tiempo de diseño, ya que ya no debe perder tiempo tratando de enderezar sus NET.

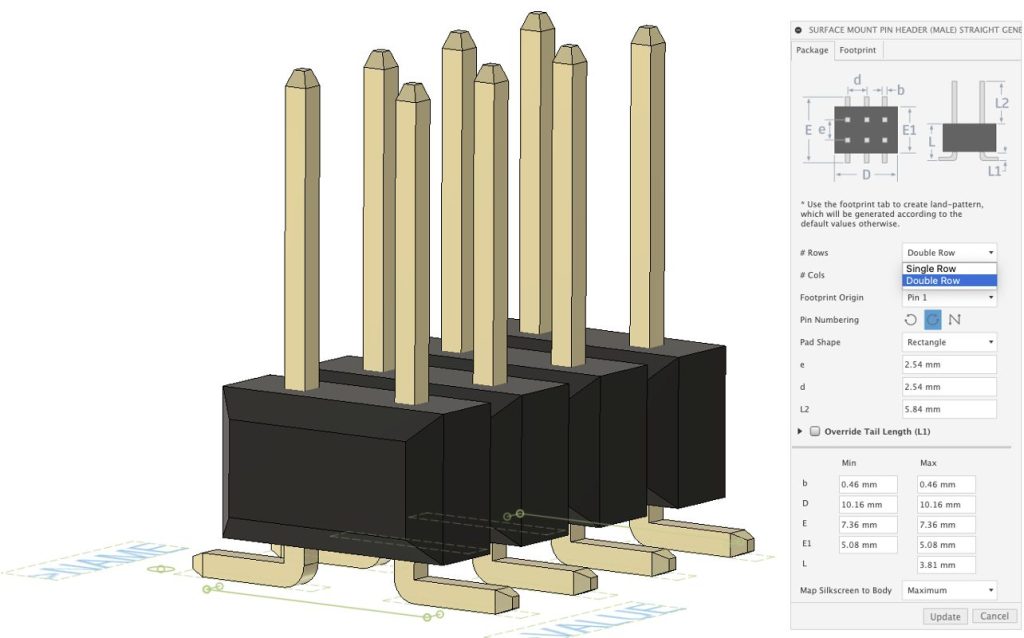

¡Nuevo! Generador de paquete de encabezado de clavija macho
Archivo > Nueva biblioteca electrónica> Crear paquete nuevo

La base de todo el diseño de la electrónica se basa en las bibliotecas de componentes. Fusion 360 se ha asociado con fabricantes y distribuidores para proporcionarle una gran cantidad de componentes listos para usar en su próximo diseño. Pero habrá ocasiones en que será necesario fabricar sus componentes. El editor de la biblioteca Fusion 360 incluye una interfaz simple con todas las funciones necesarias para crear su pieza en cuestión de momentos. El editor de la biblioteca consta de un editor de paquetes que incluye la mayoría de las plantillas de componentes de IPC y mucho más.

Hemos agregado un nuevo tipo de paquete para el cabezal macho de montaje en superficie (recto) que admite una fila única y doble junto con una huella personalizada (no derivada de ipc). Este tipo es una alternativa al cabezal de clavija de orificio pasante, especialmente cuando existe un requisito de diseño específico para los componentes SMD en la placa de circuito impreso. Por lo general, se utilizan para conectar la placa de circuito impreso a la placa sin un cable (al acoplarlos con un conector de receptáculo), lo que permite una flexibilidad de diseño para el montaje sin soldaduras.

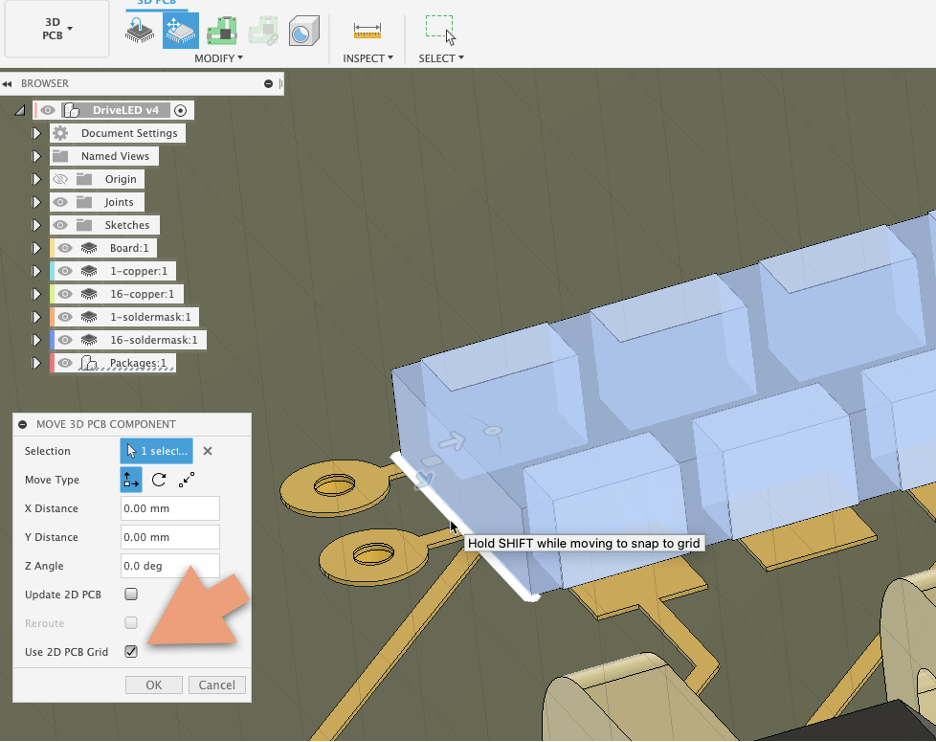

¡NUEVO! Utilice la opción Cuadrícula de PCB 2D para editar el modelo 3D
Archivo> Nuevo diseño electrónico> Nueva PCB

El proceso de colocar componentes en la PCB en el patrón correcto es crítico al diseñar una placa de circuito seguida de cerca por el enrutamiento de sus señales. Ambos procesos dependen de la red que se utiliza en PCB. Por lo general, habrá dos configuraciones de cuadrículas: una de ellas será visible, mientras que la segunda cuadrícula se conoce como la cuadrícula alternativa.

Con esta combinación de cuadrícula, el ingeniero de diseño de PCB debe poder equilibrar la ubicación de los componentes con el enrutamiento de señales que cumpla con los requisitos de diseño. Para los diseños complejos de alta densidad actuales, esto puede ser un gran desafío. En esta actualización de Fusion 360, nuestro equipo de desarrolladores ha podido brindarle una experiencia de diseño unificada al agregar la opción de usar la cuadrícula de PCB en el espacio de trabajo de modelado 3D de PCB mientras se mueven los activos.

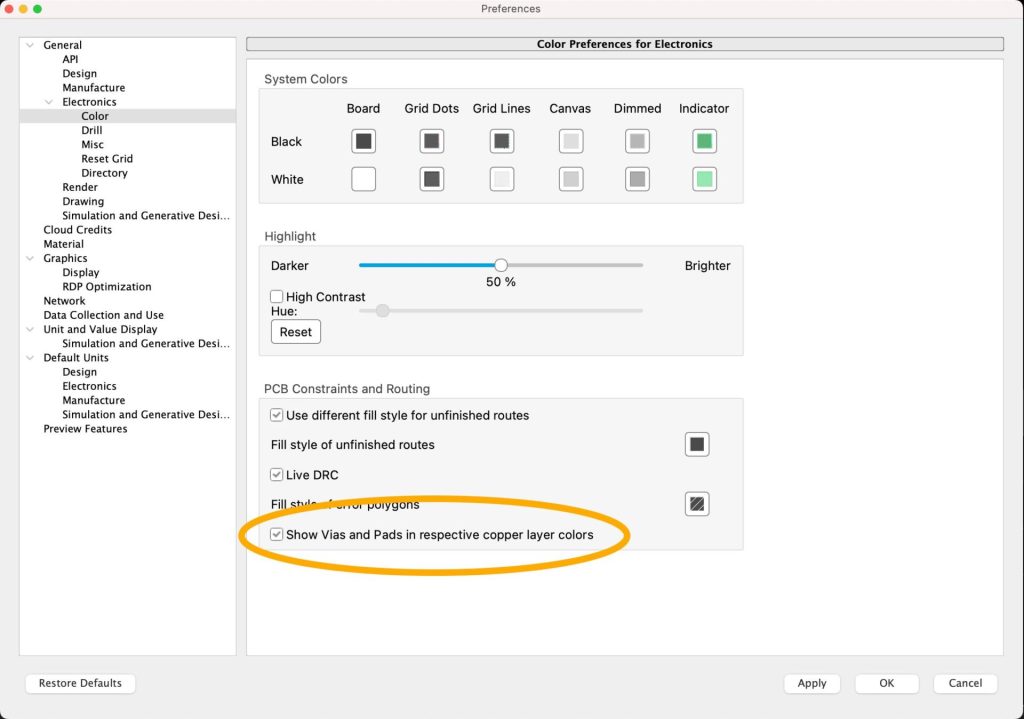

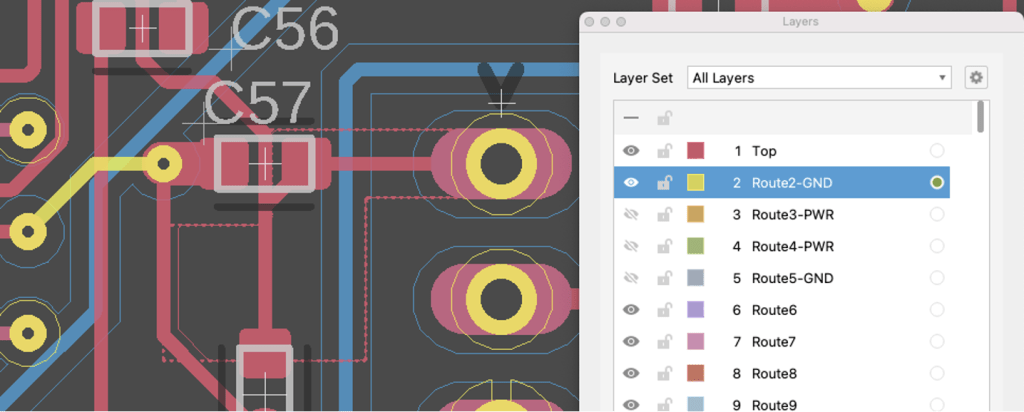

¡NUEVO! Mostrar Vias y Pads con colores de capa
Archivo> Nuevo diseño electrónico> Nueva PCB

Las almohadillas son los puntos de conexión de todos los componentes electrónicos. Algunas piezas utilizan tecnología de montaje en superficie, lo que significa que están soldadas en la superficie de la PCB. Pero otros utilizan la tecnología de orificios pasantes, lo que significa que estos componentes se colocan en orificios perforados que están chapados y se puede acceder a ellos desde cualquier capa de señal. Como ya sabrá, Fusion 360 puede manejar hasta 16 placas de capa de señal. El tamaño y la forma de la almohadilla suelen ser diferentes en las capas internas. Para ver el tamaño y la forma reales de las almohadillas y las vías en las capas internas se requieren demasiados pasos. En esta última actualización, existe la opción de tener los pads y las vías tienen el mismo color que la capa respectiva. Haciendo que sea más fácil para usted ver que la conectividad prevista en las capas internas es la que esperaba. Esta nueva opción se puede encontrar en la configuración de Preferencias de Fusion 360, “Muestre Vias y Pads en los respectivos colores de capas “.


Diseño Generativo

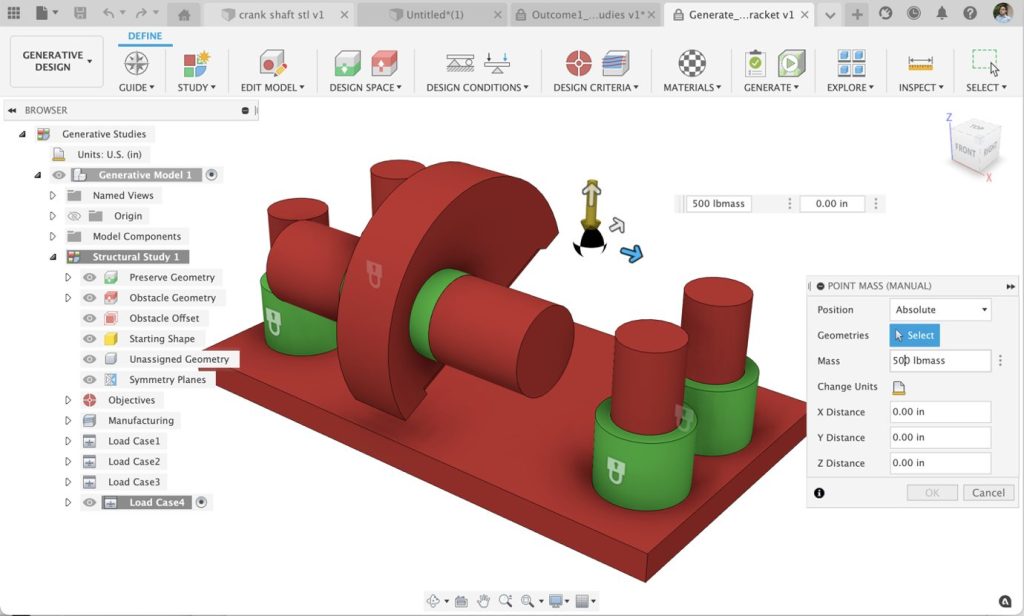

¡Nuevo en vista previa! Comando manual Point Mass
(como parte de la vista previa de características y solucionadores generativos experimentales)

Un resultado del diseño generativo es tan bueno como su configuración cuando se trata de satisfacer realmente sus necesidades de diseño. En esta actualización, estamos agregando la capacidad de simular las cargas asociadas con componentes adicionales adjuntos al artículo que está diseñando generativamente, sin tener que comprender las fuerzas que pueden ocurrir en la interfaz de la conexión. El comando de masa de punto manual le permitirá aplicar la masa de los componentes adjuntos a través de los puntos de conexión para simular la carga asociada. Como parte de la vista previa de características y solucionadores generativos experimentales, se puede utilizar una masa de puntos manual junto con otras características de vista previa, como fuerzas y restricciones remotas, planos de simetría y límites de modelo, desplazamiento o pandeo.

Más información sobre Point Mass


Simulación

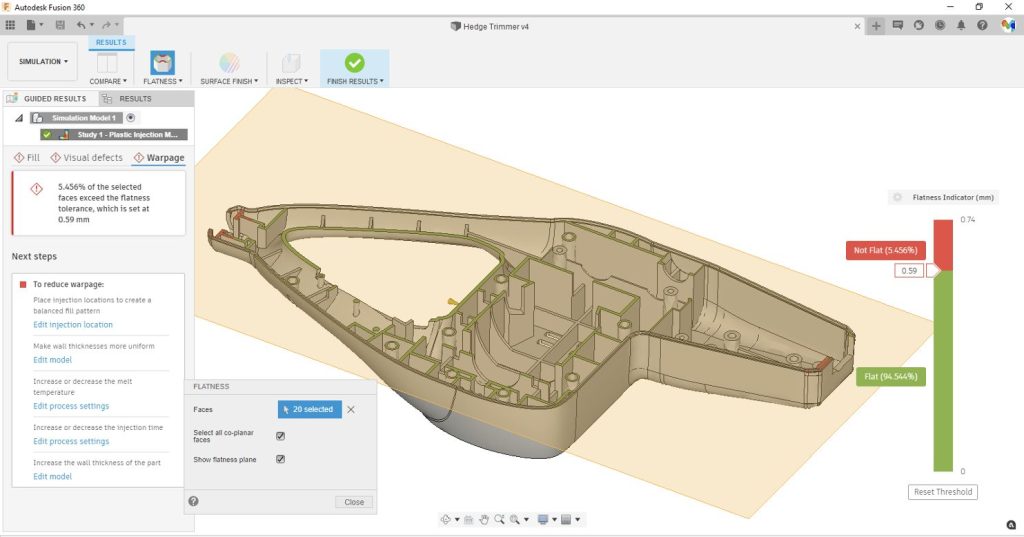

¡Nuevo en vista previa! Simulación de moldeo por inyección de plástico

Encontrará piezas moldeadas por inyección de plástico en todas partes de los productos de consumo, dispositivos médicos, interiores de automóviles. En muchos casos, la pieza de plástico define la forma exterior de la pieza y mantiene todos los hoyos técnicos en el interior secos y en su lugar. El proceso de moldeo por inyección puede producir piezas complejas, de alta calidad, de una manera altamente repetible, rentable y en grandes cantidades. ¡El proceso es increíblemente eficiente! Sin embargo, obtener la pieza que diseñó, que sale de una máquina de moldeo, puede ser difícil. Algunos problemas básicos con el diseño pueden hacer que el molde sea difícil de llenar por completo, que tenga defectos visibles en un área de importancia visible y piezas que no tengan la dimensión esperada (lo que puede dificultar el montaje).

Esta nueva tecnología de simulación de moldeo por inyección en Fusion 360 proporciona un flujo de trabajo complementario para un ingeniero que ocasionalmente trabaja con piezas de plástico y tiene que proporcionar algunos comentarios sobre la viabilidad del moldeo por inyección de estas piezas (‘este diseño es adecuado para moldeo por inyección’). Puede que no sepa todo sobre el moldeo por inyección de plástico, pero comprende los principios básicos, y eso está totalmente bien.

Algunas de las grandes diferencias en el flujo de trabajo son que eliminamos gran parte de la responsabilidad de configurar el análisis para el usuario; se asigna un material predeterminado; se especifica una ubicación de inyección y se configura un proceso de moldeo, que es todo lo que se requiere. El usuario puede modificarlos si ya se han tomado algunas decisiones (mejor ubicación o material de inyección, etc.), pero si no, el análisis que se ejecuta con los valores predeterminados iniciales le dará una buena perspectiva.

Otro aspecto en el que el nuevo flujo de trabajo es diferente del típico es que, en lugar de proporcionar los resultados de los que el usuario final extrae sus propias conclusiones, tenemos una experiencia de ‘Resultados guiados’ en la que proporcionamos al usuario no solo respuestas a situaciones específicas. preguntas definidas: 1) se llenará la pieza, 2) tendré marcas de hundimiento y líneas de soldadura en áreas estéticamente importantes y, 3) tendré problemas con una deformación excesiva, pero en caso de que los problemas sean evidentes, también proporcionamos sugerencias específicas para resolver el problema. problema proporcionando sugerencias para modificar el diseño, cambiar el punto de inyección, etc.

Esta vista previa no reemplaza los productos actuales de Moldflow, ni es el punto final. La tecnología proporciona un primer punto de partida sobre el que se puede construir, y donde la simulación de moldeo por inyección puede comenzar a beneficiarse del contexto en el que se ensamblarán y utilizarán las piezas de plástico.

Más información sobre la simulación de moldeo por inyección de plástico


Dibujos

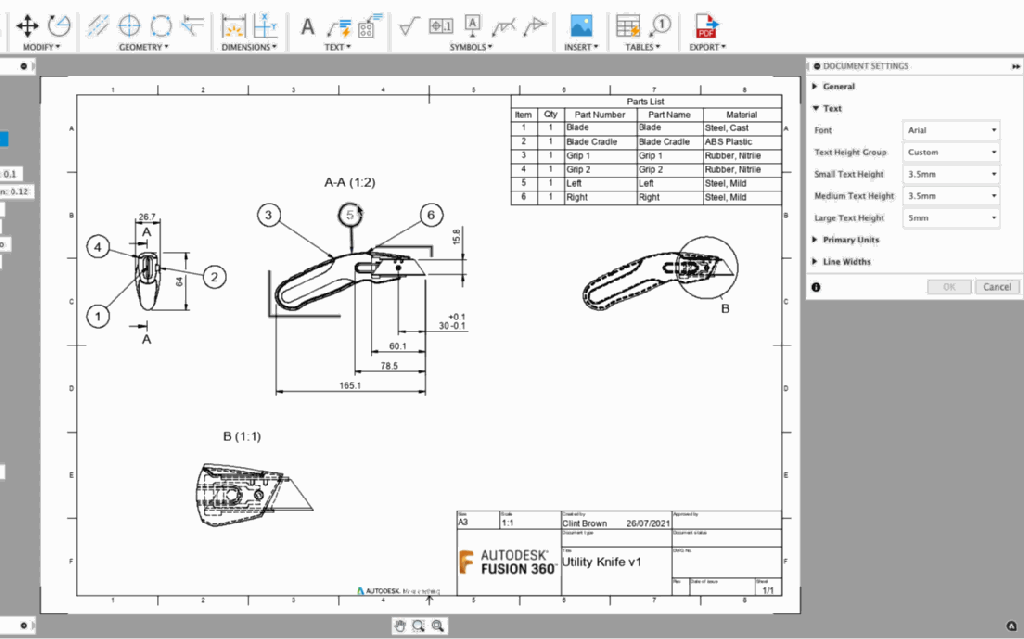

¡Nuevo! Grupos de altura de texto

Hemos introducido más controles sobre los elementos de texto en un dibujo. Los grupos de alturas de texto le permiten cambiar el tamaño de todos los elementos de texto en un dibujo de manera proporcional. Los grupos de altura de texto “personalizados” permiten a los usuarios anular grupos de elementos de texto, como Dimensiones o Globos. Sí, es cierto, ahora puede controlar el tamaño de sus globos.

Más información sobre los grupos de altura de texto

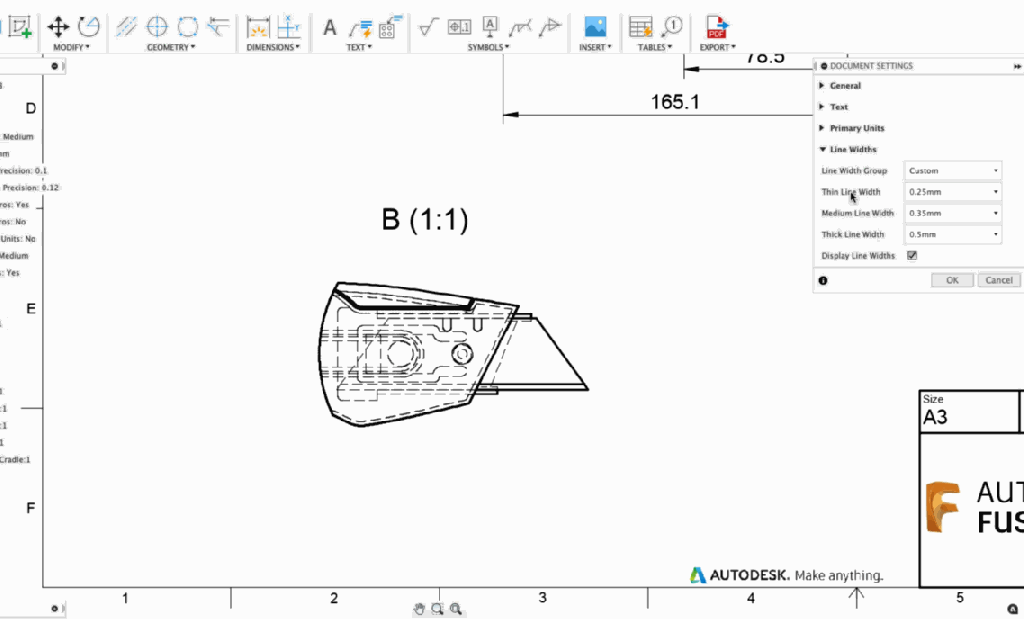

¡Mejorado! Grupo de ancho de línea personalizado

La opción “Personalizado” que se encuentra en Grupo de ancho de línea le permite elegir un tamaño de ancho específico para un grupo de líneas en su vista. Por ejemplo, puede cambiar el grupo de líneas de ancho de línea “delgado” para que tenga el mismo ancho que el grupo de líneas de ancho de línea “grueso”. Te da un poco más de control sobre el aspecto general de tu dibujo.

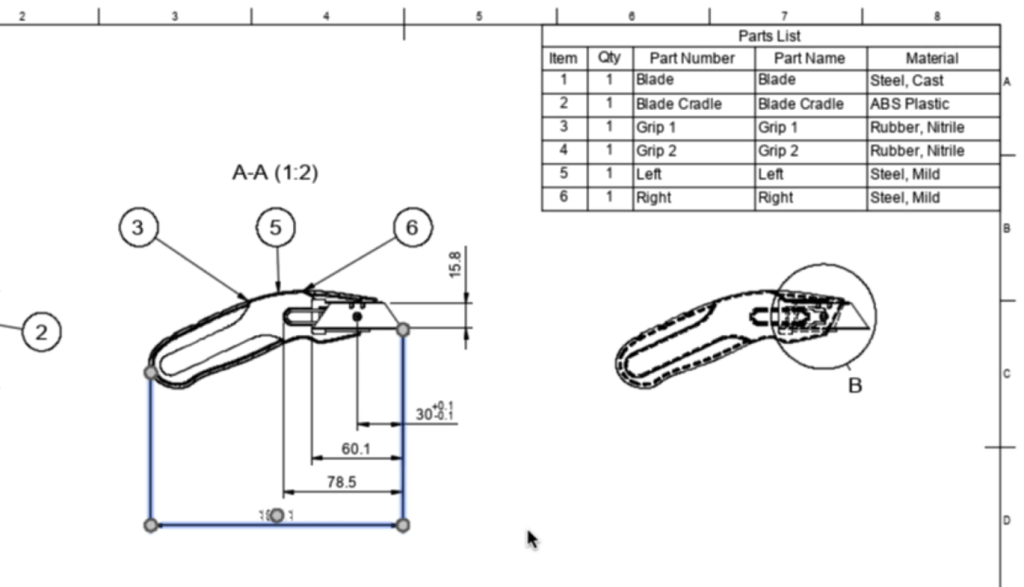

¡Mejorado! Controles y vistas en movimiento

Hemos revisado nuestros controles de dibujo, en la última versión, notará que los controles ahora son redondos, lo que lleva la experiencia de los dibujos en línea con el resto de Fusion 360. Hemos eliminado los controles redundantes, lo que hace que las vistas en movimiento sean un poco más intuitivas.


Fabricar

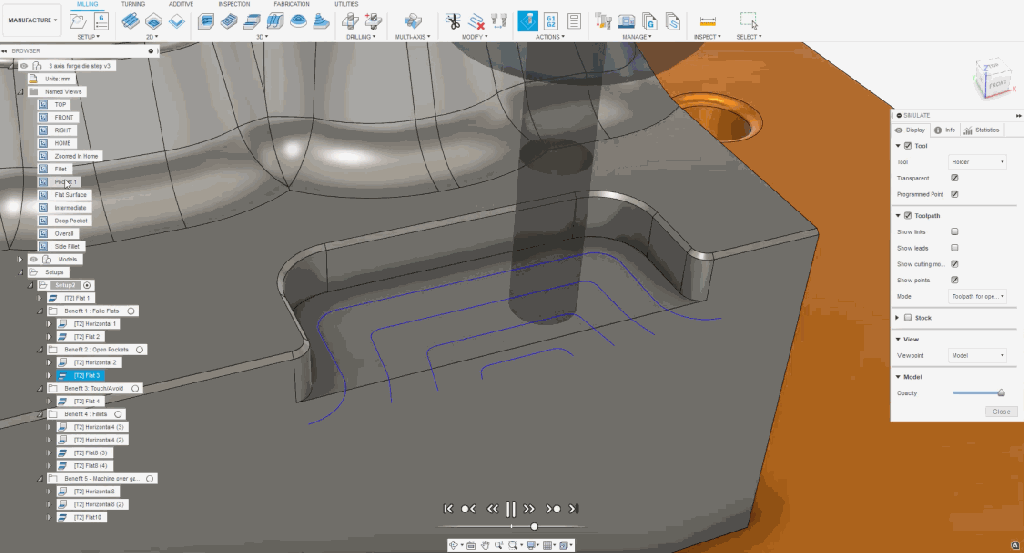

¡Nuevo! Estrategia de acabado plano
Espacio de trabajo de fabricación > pestaña Fresado> Panel 3D> Plano

La nueva estrategia de acabado plano está diseñada para brindarle una mayor eficiencia cuando se trata de terminar regiones planas de su diseño. Tiene 5 ventajas clave sobre la estrategia horizontal estándar:

  • Reconoce superficies fileteadas y las evita
  • Reconoce bolsillos abiertos
  • Admite superficies Evitar / Tocar
  • Tiene una opción de filete para rodar alrededor de las esquinas.
  • Tiene la opción Machine Over Holes

Reconoce superficies fileteadas

La estrategia de acabado plano reconoce las superficies fileteadas y las máquinas que las rodean, en lugar de interpretarlas incorrectamente como superficies planas falsas, como lo hace la estrategia horizontal.

Reconoce bolsillos abiertos

La estrategia de acabado plano reconoce los bolsillos abiertos y hace un mejor uso de las posiciones de entrada y salida desde el exterior del bolsillo como rutas predeterminadas. Esto le permitirá prolongar la vida útil de la herramienta, así como mantener un ángulo de corte más consistente para obtener mejores acabados superficiales.

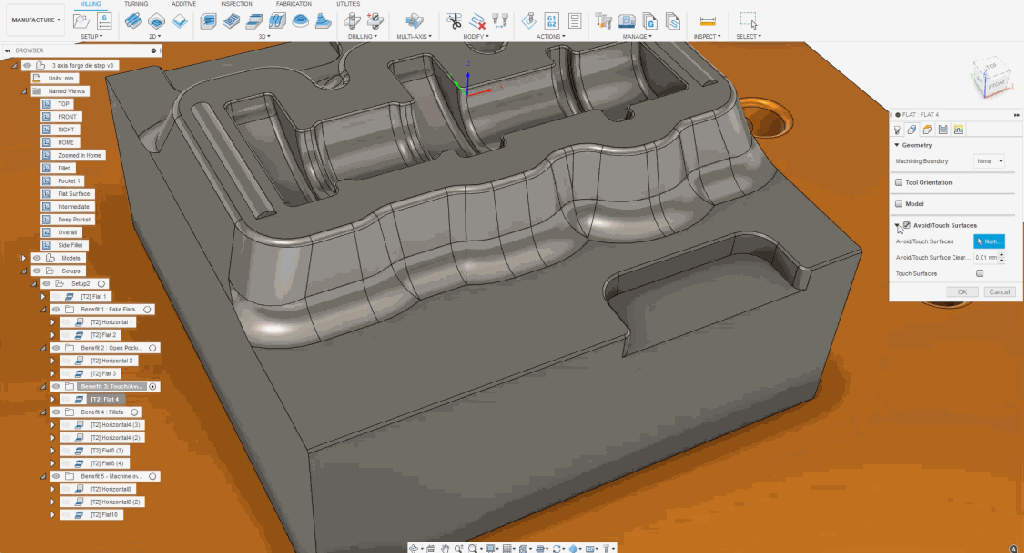

Soporta evitar / tocar superficies

La estrategia de acabado plano permite tocar / evitar superficies. Esto puede acelerar el tiempo de programación y le brinda más control sobre dónde desea mecanizar.

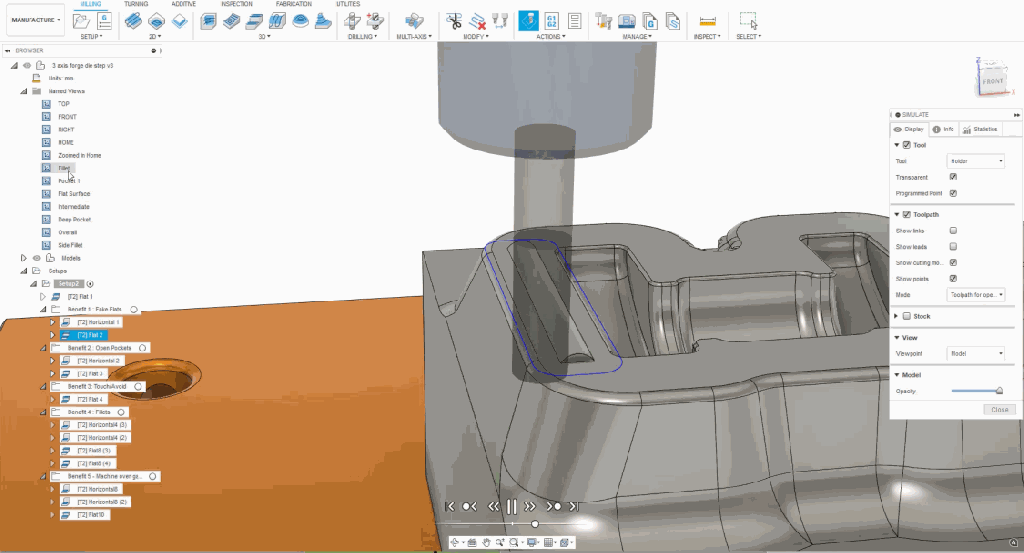

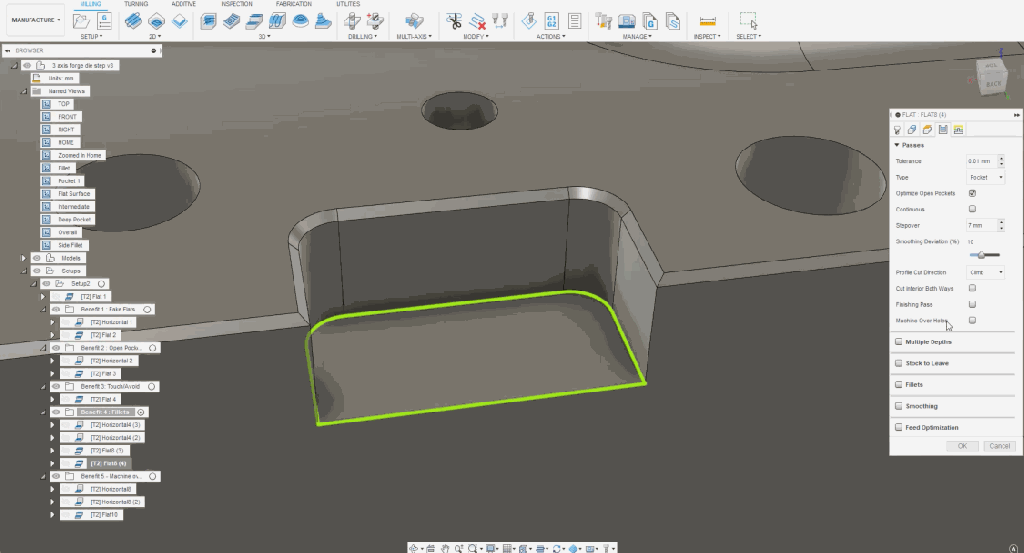

Opción de filete

Habilitar la opción Filete dentro de la estrategia Flat Finishing permite que la herramienta mecanice las paredes laterales al tamaño de programación, pero también hace que ruede alrededor de las esquinas para evitar un enganche excesivo.

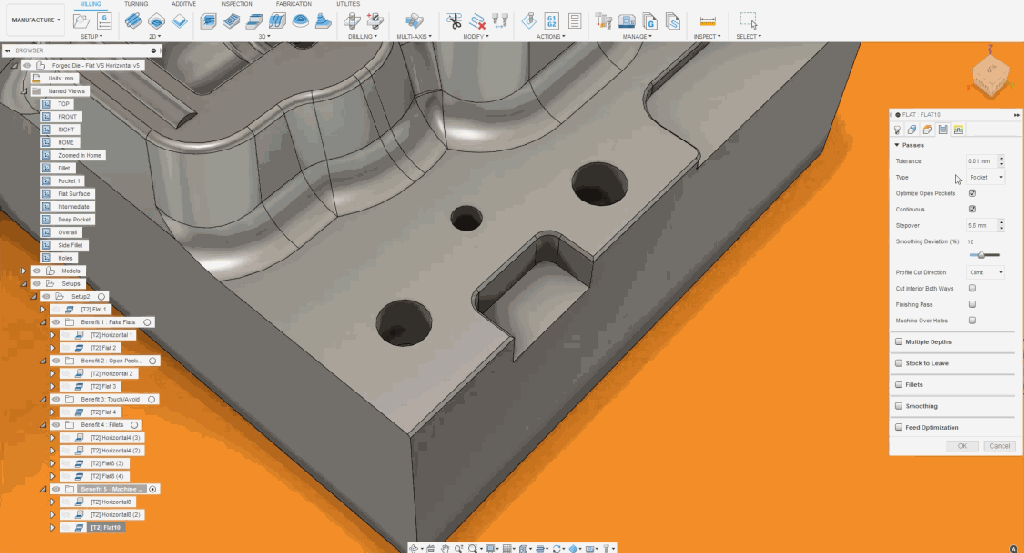

Opción de máquina sobre agujeros

Flat Finishing ahora tiene la opción de mecanizar sobre agujeros con el botón “mecanizar sobre agujeros”, dejándole una trayectoria más eficiente y un mejor acabado de la superficie.

Obtenga más información sobre la estrategia 3D Flat y la referencia de estrategia 3D

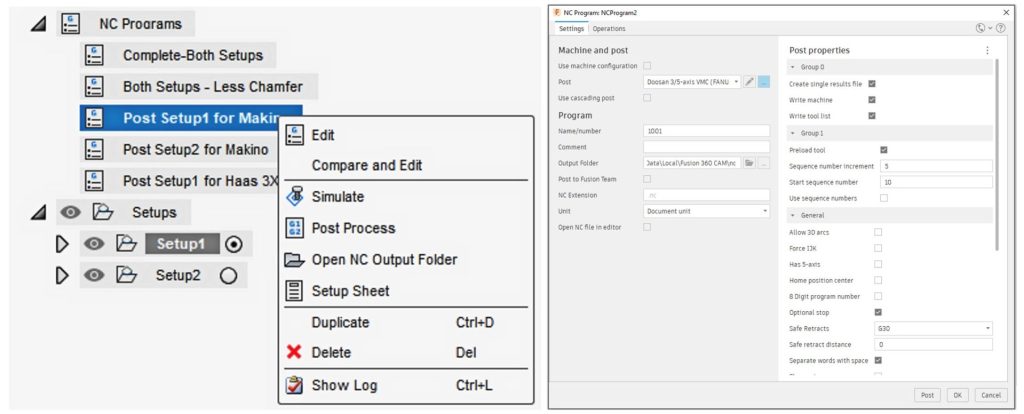

¡Nuevo! Post proceso del programa NC

Para crear una experiencia unificada para los usuarios de Mac y PC, las funciones de proceso posterior se han actualizado a la función de programa NC. El programa NC le brinda un lugar para procesar el código NC, simular trayectorias de herramientas y crear la documentación de la hoja de configuración. Esto ha estado en vista previa, pero ahora está configurado como la experiencia de procesamiento posterior estándar. Seleccionar Postproceso en la barra de herramientas Acciones será lo mismo que seleccionar Programa NC en la barra de herramientas Configuración.

Nota: Si tiene algún problema al usar el Programa NC para procesar sus archivos, puede volver a la función de proceso posterior heredado cambiando Preferencias> Funciones de vista previa y habilite el Código NC de procesamiento posterior con el diálogo de proceso posterior heredado.

Obtenga más información sobre el programa NC

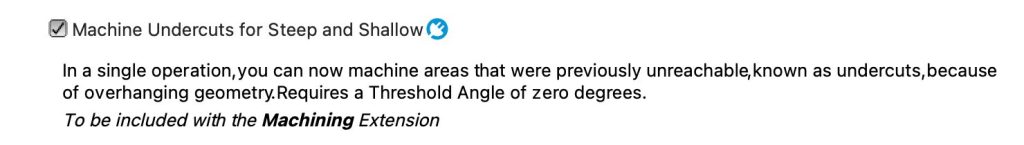

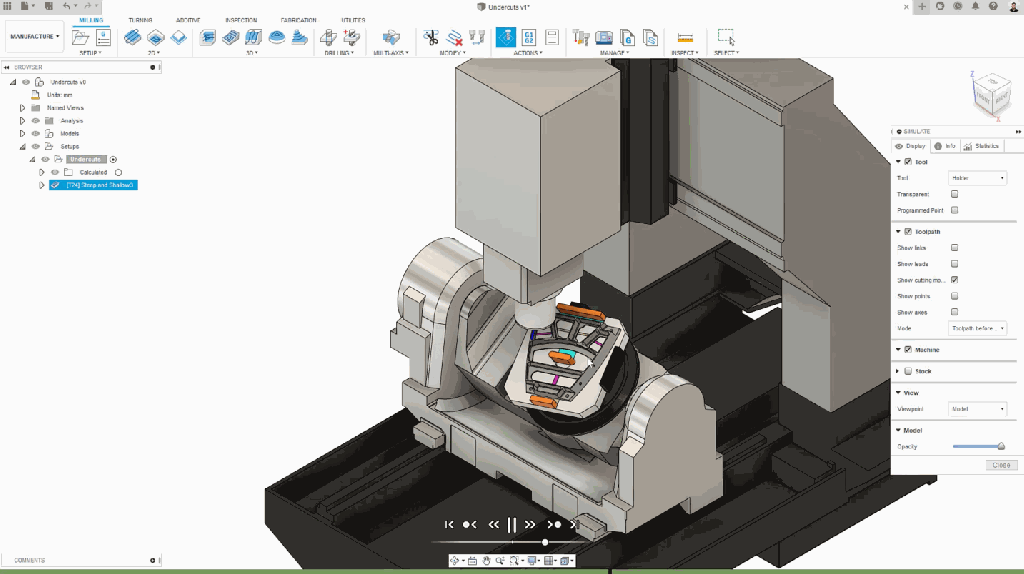

¡Nuevo en vista previa pública! Muescas pronunciadas y poco profundas
Perfil > Preferencias> Funciones de vista previa> Muescas de máquina para pendientes pronunciadas y poco profundas

Ahora está disponible para probar de forma gratuita la capacidad de mecanizar áreas que antes eran inalcanzables (cortes) debido a la geometría sobresaliente. Al establecer su ángulo de umbral en 0, ahora podrá usar Steep & Shallow y llegar a esas áreas molestas en una sola operación. Esto funcionará en 5 ejes con prevención automática de colisiones, así como en 3 ejes con cortadores de lillipop, disco o cola de milano.

Obtenga más información sobre cómo mecanizar socavados con pendientes pronunciadas y poco profundas .

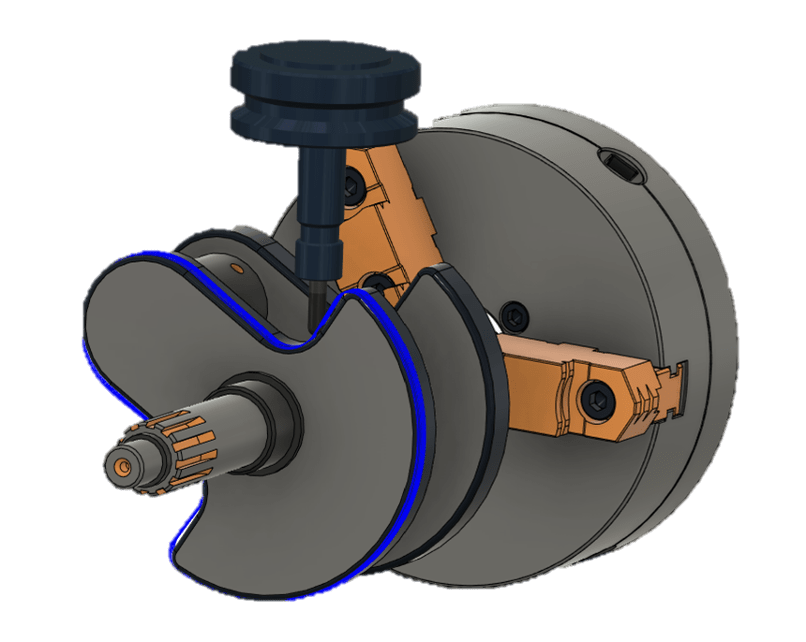

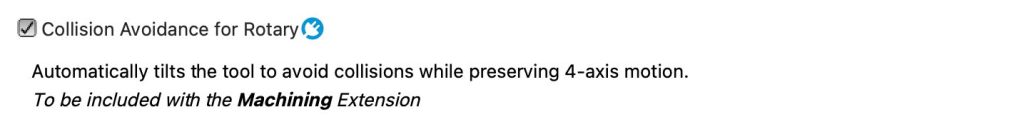

¡Nuevo en vista previa! Prevención de colisiones automática para Rotary
Perfil > Preferencias> Funciones de vista previa> Prevención de colisiones para Rotary

Otra función de vista previa gratuita que puede probar es la prevención de colisiones para Rotary. Como se muestra en la descripción de la opción de vista previa, la función de prevención de colisiones para Rotary inclinará automáticamente la herramienta y evitará colisiones al tiempo que conserva el movimiento de 4 ejes al mismo tiempo. Esto funciona mucho mejor que Shaft & Holder, ya que en realidad evita colisiones y no solo encuentra y elimina los segmentos que chocan.

Obtenga más información sobre la prevención de colisiones rotativas .

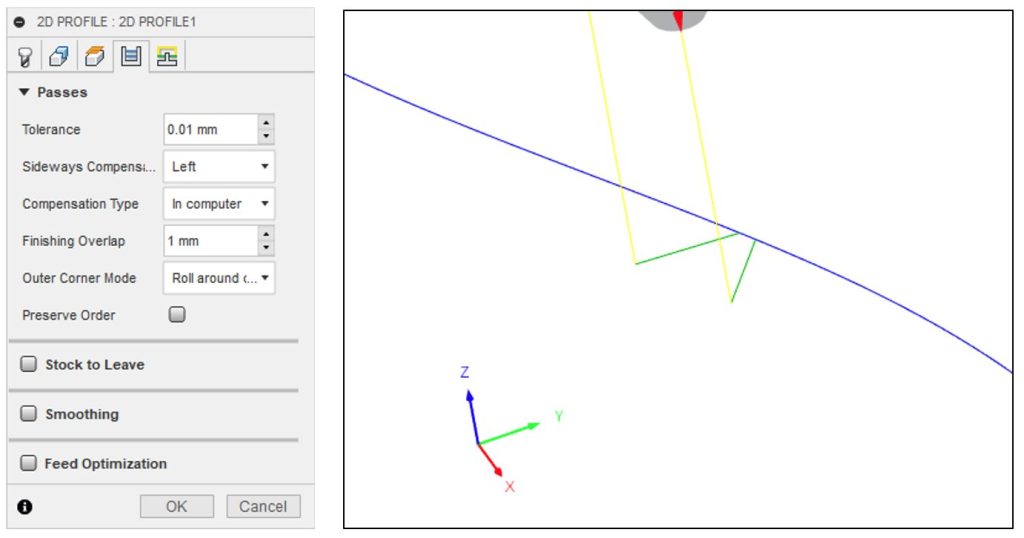

¡Mejorado! La estrategia de perfil 2D ahora tiene la opción “Superposición de acabado”

Anteriormente solo estaba disponible en la trayectoria de fresado de contorno 2D, ahora también tiene la opción de especificar una distancia de superposición de acabado para sus trayectorias de herramienta de perfil 2D. Esto ayudará a mejorar la consistencia del corte al fabricar componentes con máquinas láser, plasma o chorro de agua. Aprovechar Finishing Overlap le permitirá crear cortes más limpios al evitar que la entrada y la salida se produzcan en el mismo punto. También puede eliminar las operaciones secundarias de desbarbado / rectificado aguas abajo, lo que reduce los costos de fabricación.

Consulte la Ayuda para saber cómo generar una trayectoria de perfil 2D.

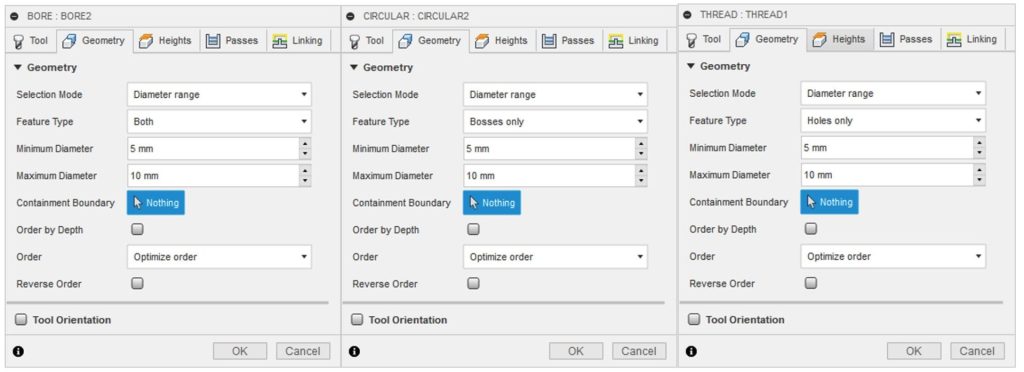

¡Mejorado! Rango de diámetro agregado a la selección de geometría de orificio / circular / rosca
Fabricación> Diámetro | Circular | Rosca> pestaña Geometría> Diámetro mínimo y diámetro máximo

Ahora, cuando realiza una operación de diámetro interior, circular o rosca, notará que en la pestaña Geometría, ahora tiene la opción de especificar un rango de diámetro entre el diámetro mínimo y el diámetro máximo. Una vez configurada, la operación filtrará por Hole, Boss o ambos. Tener la capacidad de especificar un rango de diámetro puede ayudarlo a reducir los clics repetitivos del mouse y los posibles errores humanos, gracias a una selección de orificios más inteligente.

Aprenda a generar una trayectoria de taladro , circular o rosca .

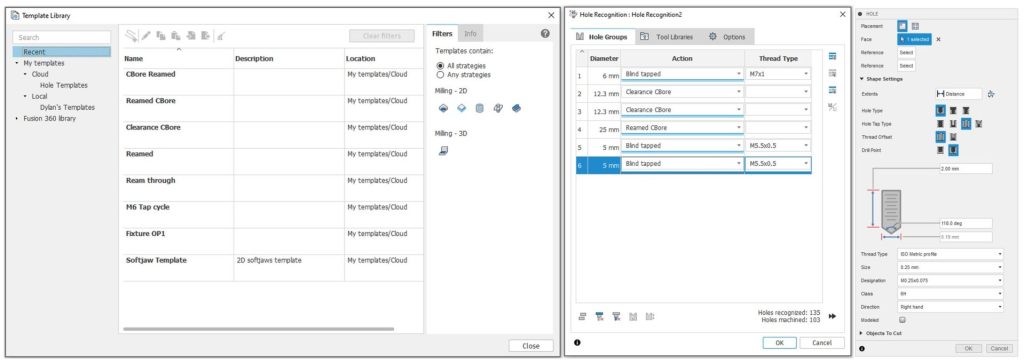

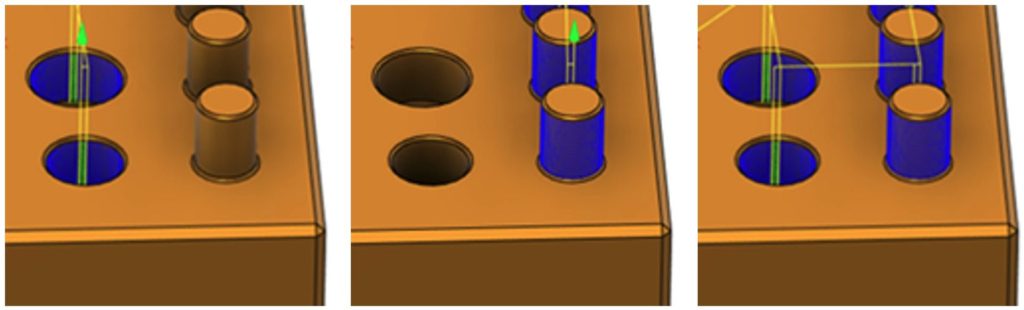

¡Mejorado! Reconocimiento de agujeros: bibliotecas de plantillas y metadatos

Hemos actualizado el reconocimiento de agujeros con algunas mejoras nuevas: un mejor vínculo entre la biblioteca de plantillas y la capacidad de transportar metadatos, extraídos del comando de agujeros. En la biblioteca de plantillas, ahora podrá guardar la información del agujero y asociarla a una plantilla guardada. El reconocimiento de agujeros elegirá el tipo de rosca correcto según el comando Agujero utilizado en el espacio de trabajo de Diseño. Estas mejoras tienen como objetivo aumentar la productividad, puede dedicar más tiempo a las cosas importantes: enviar productos increíbles y recibir pagos.

Nota: más información sobre la creación y el uso de bibliotecas de plantillas

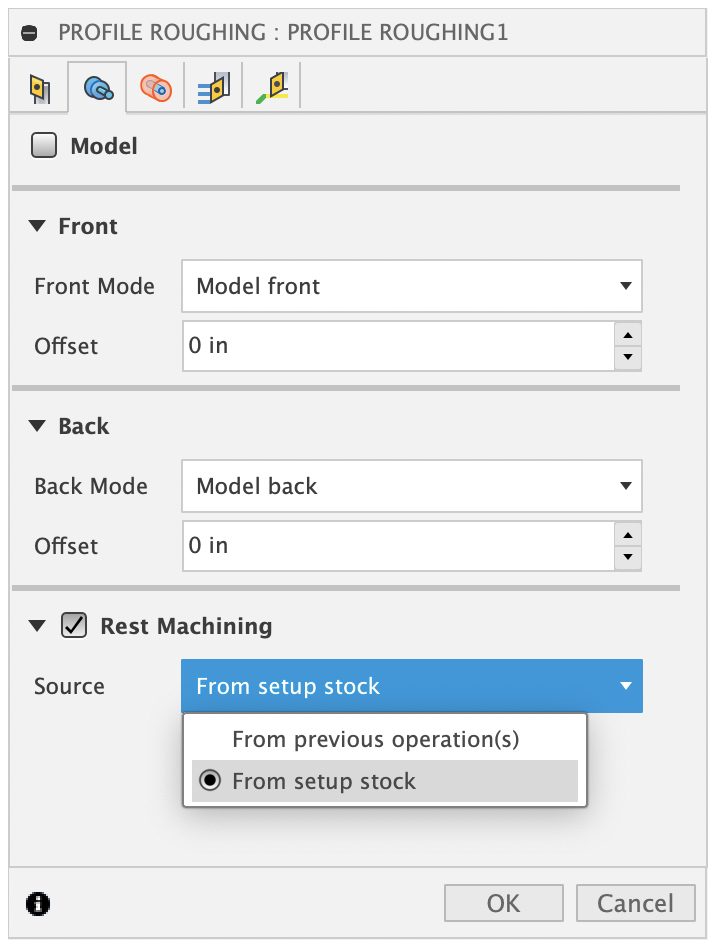

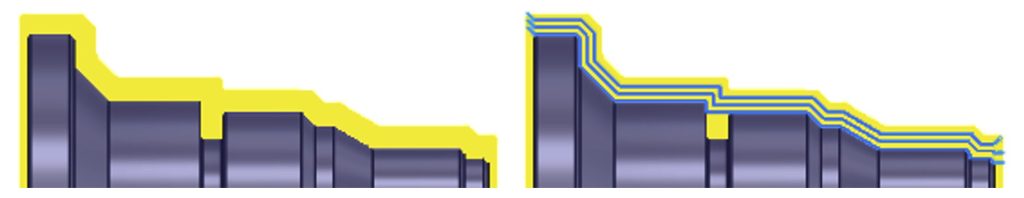

¡Mejorado! Desde la opción Configuración de stock en Mecanizado en reposo para torneado

Ahora, en la opción Mecanizado en reposo para las estrategias de torneado, tiene la capacidad de seleccionar “Desde el stock de configuración” como Fuente. Podrá utilizar modelos sólidos fundidos y forjados para la referencia de stock de configuración, y creará trayectorias de herramientas solo en los lugares que se necesiten. Esto producirá una mayor eficiencia y reducirá los tiempos de ciclo. Por ejemplo, el amarillo a continuación representa el modelo de stock sólido. Independientemente del número de pasos sobrepasados ​​especificado, solo se generarán 3 pasos sobrepasados ​​para mecanizar el material restante.

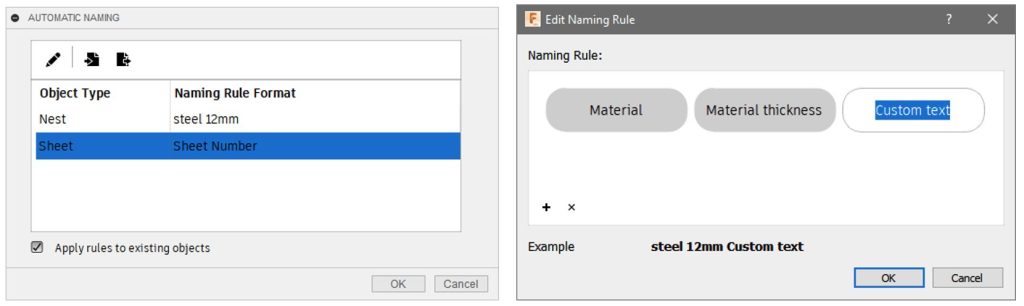

¡Mejorado! Convención de nomenclatura automática para nodos de nido y hoja

Hemos mejorado la convención de nomenclatura de los nodos Nest y Sheet para que sean automáticos y se basen en reglas. Ahora Fusion 360 actualizará los nombres de todos los nidos y hojas en el navegador y en los informes de Nest cuando se realice un cambio. Las reglas de nomenclatura también se almacenan en la carpeta Activos, lo que significa que cada miembro del equipo en el centro de su equipo puede tener acceso y compartir la misma regla de nomenclatura para el proyecto.


Aditivo

¡Nuevo! Compatibilidad con las impresoras Makerbot, BCN3D y Flashforge

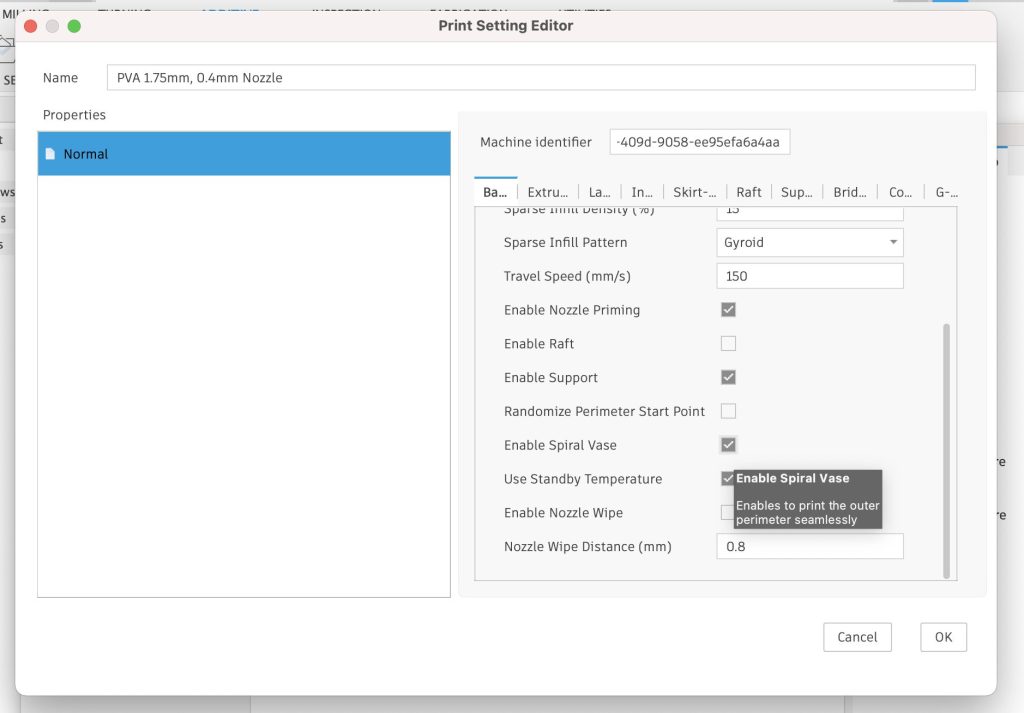

¡Nuevo! Opción de florero en espiral en el editor de configuración de impresión

Ahora, dentro del Editor de configuración de impresión, tendrá la opción de habilitar Spiral Vase. Esta opción se usa comúnmente para imprimir objetos 3D estéticos y sin costuras mientras maximiza el material y el tiempo al imprimir un perímetro exterior con un solo grosor, tomando forma como un jarrón. Aquí hay un buen video que describe qué es el modo jarrón.

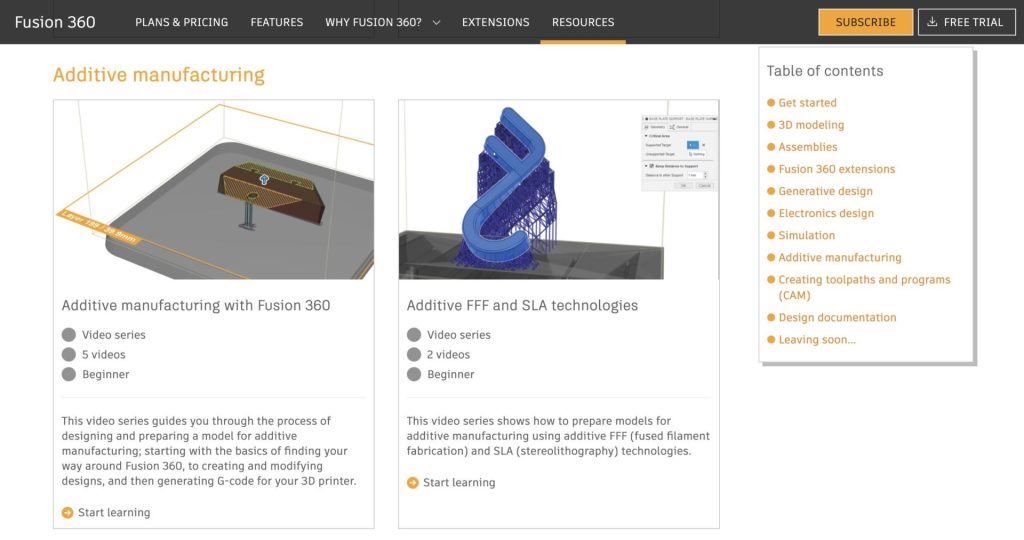

¡Nuevo! Tutorial y aprendizaje a su propio ritmo para la fabricación aditiva

Hemos mejorado el contenido de aprendizaje disponible para que pueda comenzar con la fabricación aditiva. Ahora hay una nueva serie de videos disponible en el sitio de aprendizaje a su propio ritmo de Fusion 360 . La serie incluye videos que muestran cómo preparar modelos para la fabricación aditiva utilizando tecnologías aditivas FFF (fabricación de filamentos fundidos) y SLA (estereolitografía).

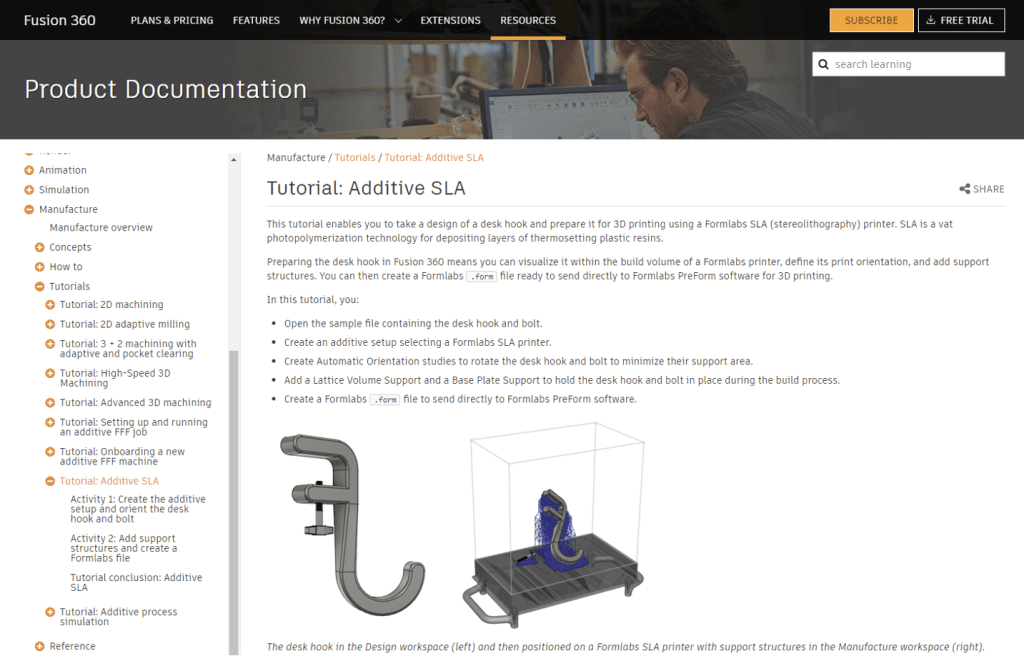

También hemos agregado un nuevo tutorial en la ayuda en línea que proporciona instrucciones paso a paso sobre cómo preparar un gancho de escritorio para la impresión 3D con una impresora SLA de Formlabs.


Problemas conocidos y correcciones

Para ver detalles, una lista ampliada de correcciones, así como problemas conocidos, consulte problemas conocidos y correcciones para agosto de 2021.
